Hongnuo (Shenyang) General Machinery Co., Ltd. yra vienas patikimiausių šiluminio oro srauto jutiklių gamintojų ir tiekėjų Kinijoje. Kviečiame įsigyti aukštos kokybės šiluminio oro srauto jutiklį už konkurencingą kainą iš mūsų gamyklos. Taip pat priimame individualius užsakymus.
HNF80-A terminis mikro dujų masės srauto matuoklis užtikrina tikslų ir tiesioginį dujų masės srauto matavimą, naudodamas patikimą šilumos laidumo (pastovaus temperatūros skirtumo) principą. Sukurtas kompaktiškumui ir dideliam skaitmeniniam tikslumui, jis nereikalauja atskiro slėgio ar temperatūros kompensavimo, o tai užtikrina greitus ir stabilius rodmenis visame veikimo diapazone.
Šis išmanusis srauto matuoklis pasižymi išskirtiniu universalumu su kelių{0}}ekranų skystųjų kristalų ekranu, kuriame rodomas momentinis srautas, bendra suma, piko / slėnio dydžiai ir vieneto būsena. Jis palaiko platų konfigūruojamų išėjimų spektrą: dvigubi jungikliai (PNP/NPN, pasirenkami kaip NO/NC) su reguliuojama histereze, delsa ir režimais (histerezė, viršutinė/apatinė riba, paketas, impulsas); ir analoginiai išėjimai (1-5V, 0-10V arba 4-20mA), kad būtų galima sklandžiai integruoti PLC. Jo įmontuotas saugos užraktas apsaugo nuo atsitiktinių nustatymų pakeitimų, užtikrinant proceso vientisumą.
Sukurtas sudėtingoms reikmėms, HNF80-A turi IP65 įvertinimo korpusą, pagamintą iš SUS304, PPS, aliuminio lydinio ir EPDM dalių, besiliečiančių su skysčiais. Jis tiksliai veikia 0–50 laipsnių skysčio temperatūros diapazone, atsparumas slėgiui iki 1,2 MPa ir nedidelis slėgio nuostolis. Įrenginys leidžia pasukti ekrano galvutę (iki 225 laipsnių) ir lanksčias vamzdynų jungtis (Rc, NPT, G sriegius), palengvinančius montavimą uždarose erdvėse.

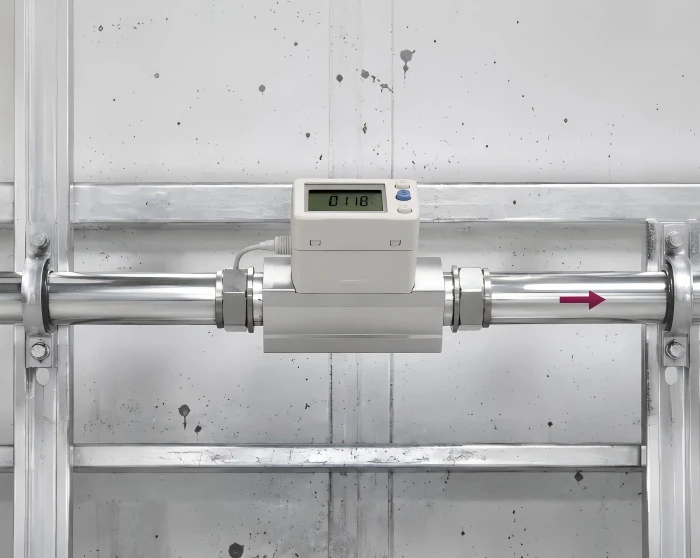

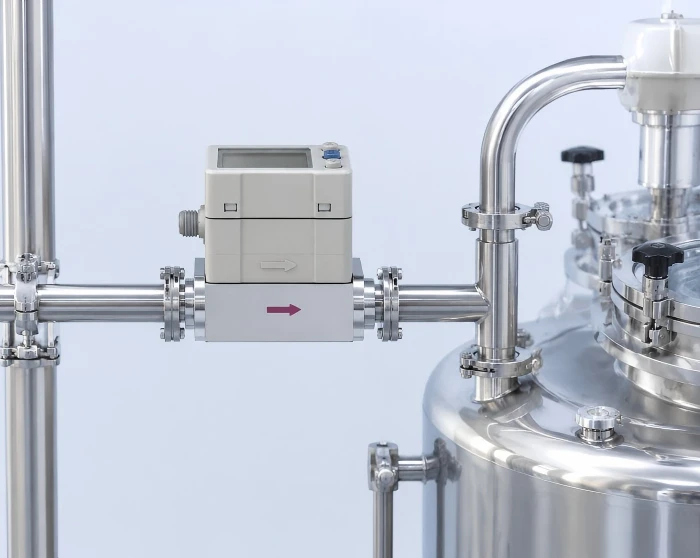

Idealiai tinka puslaidininkių gamybai (prapūtimo dujų valdymui), automobilių dažymo dirbtuvėms, pneumatinių sistemų stebėjimui, maisto pakavimui, degiklio valdymui ir laboratorinei įrangai. HNF80{4}}A suderina didelį pakartojamumą (±1 % FS), skaitmeninį konfigūravimą, tvirtą konstrukciją ir patogų vartotojui darbą. Norint patikimai tiesiogiai matuoti dujų masės srautą kritiniuose procesuose, HNF80-A nustato tikslumo ir pritaikomumo standartą.
Populiarus Žymos: terminio oro srauto jutiklis, Kinijos šiluminio oro srauto jutiklių gamintojai, tiekėjai, gamykla
|
HNF80-A šiluminių dujų masės srauto matuoklis |
|
|
Konkretūs parametrai |
Vertė / Aprašymas |
|
Matavimo principas |

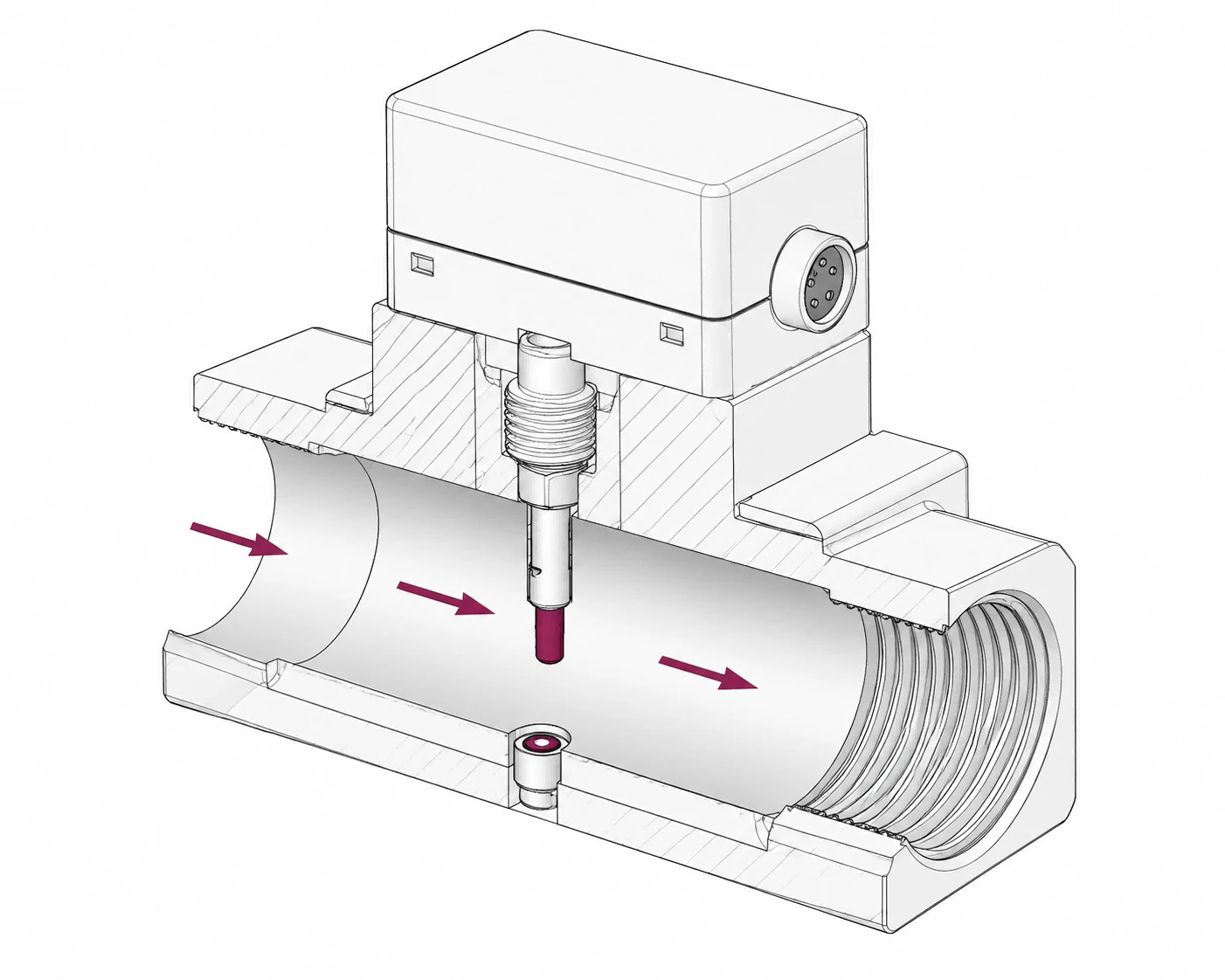

Remiantis šilumos laidumo principu (pastovaus temperatūros skirtumo metodas) dujų masės srauto matavimui. Jutiklis turi šildomą NTC termistorių ir atskaitos temperatūros jutiklį. Kai dujos teka pro šalį, jos išneša kaitinimo elemento šilumą, todėl pasikeičia jo pasipriešinimo vertė, kuri yra susijusi su dujų srautu (masės srautu). Matuojant pasipriešinimo pokytį ir naudojant įmontuotą -temperatūrinį jutiklį, skirtą temperatūros kompensavimui realiuoju laiku-, galima tiesiogiai ir tiksliai išmatuoti dujų masės srautą, nereikalaujant papildomos slėgio ar temperatūros kompensavimo įrangos. |
|
Nominalaus skersmens diapazonas |
Srieginė jungtis: Rc1/2, NPT1/2, G1/2; Rc3/4, NPT3/4, G3/4 |
|
Sudrėkintų dalių medžiaga |
Pagrindinė medžiaga, besiliečianti su skysčiu: SUS304, PPS, aliuminio lydinys, EPDM, Si, Au, FR4 |
|
Prisijungimo būdas |
Srieginis ryšys |
|
Didžiausia matavimo klaida |
Ekrano tikslumas: ±3% FS; Analoginės išvesties tikslumas: ±3% FS; Pakartojamumas: ±1% FS |
|
Matavimo diapazonas |
Modelis HNF80-A-501: 5-500 L/min; HNF80-A-102: 10-1000 L/min; HNF80-A-202: 20-2000 l/min |
|
Maksimalus proceso slėgis |
Vardinio slėgio diapazonas: 0~0,8 MPa; Atsparumas slėgiui: 1,2 MPa |
|
Vidutinės temperatūros diapazonas |
0-50 laipsnių |
|
Aplinkos temperatūros diapazonas |
Darbinė temperatūra: 0-50 laipsnių; Laikymo temperatūra: -10~60 laipsnių |
|
Siųstuvo korpuso medžiaga |
Aliuminio lydinys ir kt. |
|
Ekranas / veikimas |
3-ekranas LCD ekranas (pagrindinis ekranas, papildomas ekranas), gali rodyti momentinį srautą, kaupiamąjį srautą, nustatytą vertę ir kt. |
|
Įėjimai |
Skaitmeninis įėjimas |
|
Išėjimai |
Jungiklio išvestis (pasirenkamas PNP/NPN, keli režimai), analoginė išvestis (1-5V/0-10V/4-20mA) |
|
Maitinimo šaltinis |
DC12~24V±10 % |
|
Sertifikatas |
CE sertifikatas (EMC direktyva, RoHS direktyva); Apsaugos laipsnis: IP65 |
|
Funkcinė sauga |
0 |
